ساختار، کاربردها و نکات فنی نصب
سهراه نامساوی الکتروفیوژن یکی از اتصالات پیشرفته و استاندارد در شبکههای انتقال، گاز و سیالات تحت فشار است. این اتصال برای ایجاد انشعاب با سایز متفاوت از خط اصلی استفاده میشود و به دلیل بهرهگیری از فناوری الکتروفیوژن، مقاومت و آببندی بسیار بالایی ارائه میدهد.

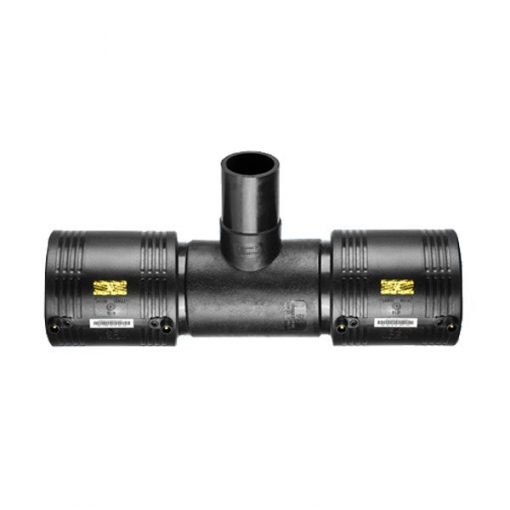

سهراه نامساوی الکتروفیوژن چیست؟
سهراه نامساوی الکتروفیوژن (Reducing Electrofusion Tee) از جنس پلیاتیلن PE100 ساخته شده و دارای سه خروجی است:
- ورودی اصلی (Main)
- خروجی اصلی (Run)
- انشعاب با سایز کوچکتر (Branch)
این تفاوت سایز در شاخه انشعاب، این اتصال را برای ایجاد خروجی کوچکتر از خط اصلی بسیار کاربردی میکند.
ساختار و نحوه عملکرد
در داخل بدنه سهراه، سیمپیچهای مسی قرار دارد که با اتصال دستگاه الکتروفیوژن، جریان کنترلشدهای از آن عبور میکند. این جریان باعث ذوب سطح داخلی اتصال و سطح بیرونی لوله شده و پس از سرد شدن، یک اتصال یکپارچه و بسیار مقاوم ایجاد میشود.
ویژگیهای ساختاری
- بدنه پلیاتیلن فشارقوی PE100
- سیمپیچ مسی مقاوم در برابر حرارت
- استانداردهای EN 12201 و ISO 4427
- قابلیت تحمل فشار تا PN16
مزایای سهراه نامساوی
1. آببندی و گازبندی کامل
اتصال ایجادشده کاملاً یکپارچه بوده و هیچگونه نشتی در آن رخ نمیدهد.
2. نصب سریع و بدون نیاز به شعله
برخلاف جوش لببهلب، نصب الکتروفیوژن بدون شعله انجام میشود و برای محیطهای حساس مناسب است.
3. مناسب برای فضاهای محدود
در نقاطی که امکان استفاده از دستگاههای بزرگ وجود ندارد، الکتروفیوژن بهترین گزینه است.
4. دوام و طول عمر بالا
اتصال ایجادشده در برابر فشار، ضربه، خوردگی و تغییرات دمایی بسیار مقاوم است.
کاربردهای سهراه نامساوی
- خطوط انتقال گاز شهری و صنعتی
- شبکههای آبرسانی و آبیاری تحت فشار
- سیستمهای فاضلاب و زهکشی
- خطوط انتقال سیالات شیمیایی سازگار با PE100
- ایجاد انشعاب با سایز کوچکتر از خط اصلی
نحوه نصب سهراه نامساوی
1. آمادهسازی لوله
- تمیز کردن سطح لوله
- تراشیدن لایه اکسید شده با ابزار Scraper
- اطمینان از خشک بودن سطح
2. قرار دادن لوله داخل اتصال
لوله باید بدون فشار و کاملاً تا انتهای محل نشیمن وارد شود.
3. اتصال کابلهای دستگاه الکتروفیوژن
کابلها به سوکتهای روی اتصال وصل میشوند.
4. انجام عملیات جوش
دستگاه بر اساس بارکد یا اطلاعات درجشده روی اتصال، زمان و ولتاژ مناسب را اعمال میکند.
5. زمان سرد شدن
پس از پایان جوش، اتصال باید بدون هیچگونه فشار مکانیکی تا زمان سرد شدن کامل رها شود.
نتیجه گیری
یکی از بهترین و ایمنترین اتصالات برای ایجاد انشعاب در خطوط پلیاتیلن است. این اتصال با فناوری جوش الکتروفیوژن، مقاومت بالا، آببندی کامل و نصب آسان را فراهم میکند و در پروژههای حساس مانند گازرسانی و آبرسانی نقش کلیدی دارد.
